EGO-Planner: An ESDF-Free Gradient-Based Local Planner for Quadrotors

Yansong Chen 收录于类别论文阅读

2026-03-11 2026-03-11 约 358 字预计阅读 2 分钟次阅读

EGO-Planner: An ESDF-free Gradient-based Local Planner for Quadrotors

https://github.com/ZJU-FAST-Lab/ego-planner

摘要

欧氏符号距离场（Euclidean Signed Distance Field，ESDF）常用于估计梯度大小和方向

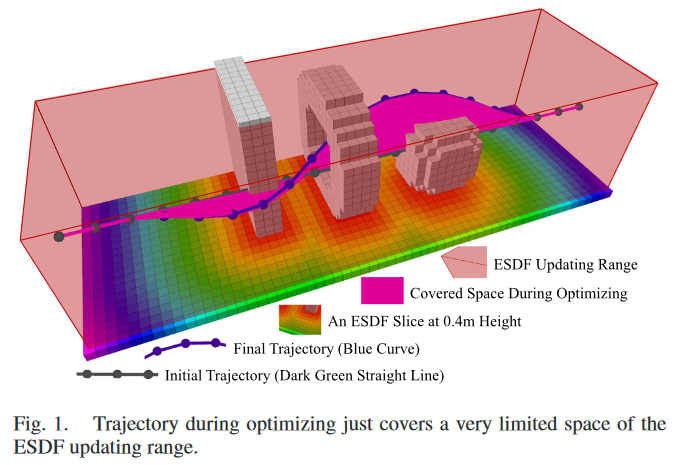

轨迹规划只在ESDF很小的子空间进行，更新整个ESDF不必要
本文提出ESDF-free的基于梯度的规划框架
罚函数的碰撞项基于对比有碰撞的轨迹和无碰撞的引导路径，只有轨迹碰撞新的障碍物时规划器才提取必要的障碍物信息
若轨迹是动力学不可行的，则延长轨迹的时间

引言

构建ESDF的方式有两种：

增量式全局更新（incremental global updating）
批量式局部计算（batch local calculation）

二者都没有考虑轨迹本身，不能单独直地接服务于轨迹优化

本文提出了ESDF-free基于梯度的局部规划框架（ESDF-free Gradient-based lOcal planning framework，EGO），包含

基于梯度的样条优化器
- 对比轨迹和无碰撞的引导路径
- 在有碰撞的轨迹上施加力并生成估计的梯度以使轨迹远离障碍物
- 轨迹会在附近的障碍物之间反弹几次，并稳定在安全区域内
- 只计算必要的梯度，避免计算和局部轨迹无关的梯度
随后的改进过程
- 若轨迹不符合动力学约束，则进入改进过程
- 给轨迹分配更长的时间，产生新的B样条
- 新轨迹拟合之前的轨迹，在轴向和径向（axial and radial directions）上使用不同的惩罚，以增强鲁棒性

主要贡献：

提出新的基于梯度的四旋翼无人机局的部规划方法，其直接从障碍物评估和投影梯度信息
提出轻量级的轨迹改进方法，使用各向异性（anisotropic）误差惩罚生成更平滑的轨迹
把上述方法集成到四旋翼无人机系统中并开源了软件

避碰力估计

优化变量为控制点 $\mathbf{Q}$ ，每个控制点独立拥有自己的环境信息

不考虑碰撞，给出满足初末状态约束的B样条曲线 $\Phi$
一次迭代中检测到的每一个碰撞，生成一条无碰撞轨迹 $\Gamma$
碰撞段的每个控制点 $\mathbf{Q}_i$ 在障碍物表面分配一个锚点 $\mathbf{p}_{i j}$ 和相应的排斥力方向 $\mathbf{v}_{i j}$

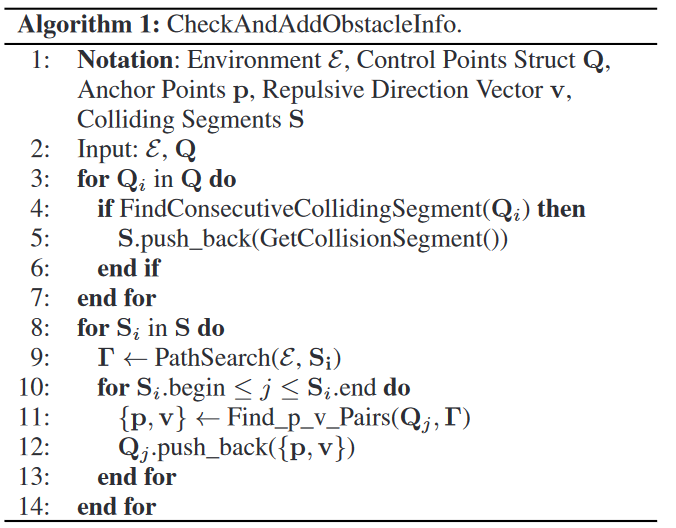

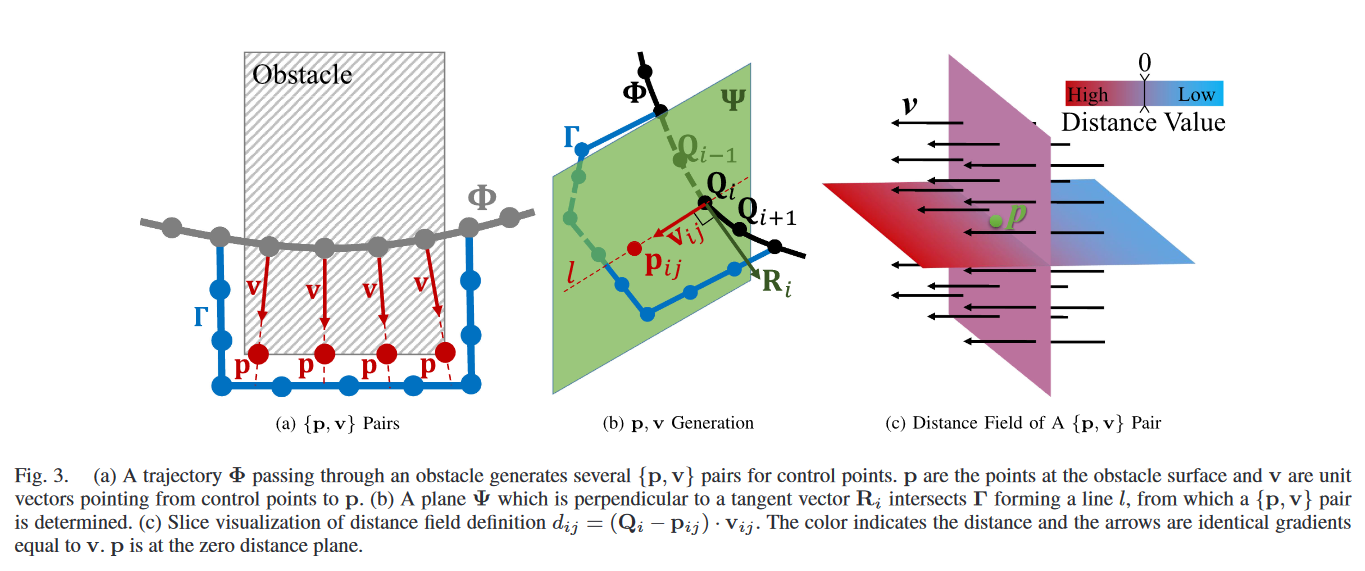

省略了下表的每个 $\{\mathbf{p}, \mathbf{v}\}$ 对只对应一个特定的控制点，其生成过程如算法1和图3所示
从 $\mathbf{Q}_i$ 到第j个障碍物的距离定义为

d_{i j}=\left(\mathbf{Q}_i-\mathbf{p}_{i j}\right) \cdot \mathbf{v}_{i j}

为了避免轨迹离开障碍物前重复生成 $\{\mathbf{p}, \mathbf{v}\}$ 对，本文认为只有对所有 $j$ 满足 $d_{i j}>0$ 时 $\mathbf{Q}_i$ 原本所在的障碍物是才是新发现的

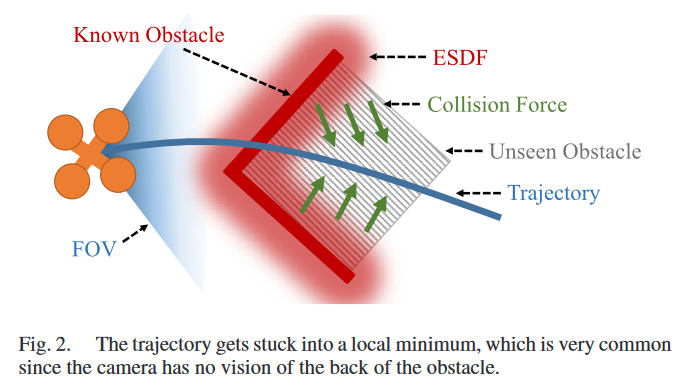

基于ESDF的规划器容易陷入如下图的局部最优而无法避碰，故需要无碰撞的初始轨迹

基于梯度的轨迹优化

1 问题定义

轨迹建模为均匀B样条曲线 $\Phi$ ，其次数为 $p_b$ ， $N_c$ 个控制点为 $\left\{\mathbf{Q}_1, \mathbf{Q}_2, \ldots, \mathbf{Q}_{N_c}\right\}$ ，节点向量为 $\left\{t_1, t_2, \ldots, t_M\right\}$ ，且满足 $M=N_c+p_b$ （B样条固有的性质）。

由于是均匀B样条，故节点区间 $\Delta t=t_{m+1}-t_m$ 相等，则速度、加速度和加加速度可表示为

\mathbf{V}_i=\frac{\mathbf{Q}_{i+1}-\mathbf{Q}_i}{\Delta t}, \mathbf{A}_i=\frac{\mathbf{V}_{i+1}-\mathbf{V}_i}{\Delta t}, \mathbf{J}_i=\frac{\mathbf{A}_{i+1}-\mathbf{A}_i}{\Delta t}

优化问题表示为

\min _{\mathbf{Q}} J=\lambda_s J_s+\lambda_c J_c+\lambda_d J_d

其中等是右侧三项依次表示平滑性惩罚、碰撞惩罚和可行性惩罚

1.1 平滑性惩罚

只取轨迹的几何信息，在没有时间积分的情况下惩罚加速度和加加速度的平方

J_s=\sum_{i=1}^{N_c-1}\left\|\mathbf{A}_i\right\|_2^2+\sum_{i=1}^{N_c-2}\left\|\mathbf{J}_i\right\|_2^2

1.2 碰撞惩罚

定义安全距离 $s_f$ 并惩罚 $d_{i j}<s_f$ 的控制点，本文设计了二次连续可微的罚函数 $j_c$ 并在 $d_{ij}$ 减小时减小其斜率

\begin{aligned}j_c(i, j) & = \begin{cases}0 & \left(c_{i j} \leq 0\right) \\c_{i j}^3 & \left(0<c_{i j} \leq s_f\right) \\3 s_f c_{i j}^2-3 s_f^2 c_{i j}+s_f^3 & \left(c_{i j}>s_f\right)\end{cases} \\c_{i j} & =s_f-d_{i j},\end{aligned}

其中 $j_c(i, j)$ 源于 $\mathbf{Q}_i$ 上的 $\{\mathbf{p}, \mathbf{v}\}_j$ 对

每个 $\mathbf{Q}_i$ 的成本独立评估，故发现更多障碍物的控制点有更高的轨迹形变权重
第 $i$ 个控制点的成本增加值为 $j_c\left(\mathbf{Q}_i\right)=\sum_{j=1}^{N_p} j_c(i, j)$ ，其中 $N_p$ 为 $\mathbf{Q}_i$ 的 $\{\mathbf{p}, \mathbf{v}\}_j$ 对数量

总成本为

J_c=\sum_{i=1}^{N_c} j_c\left(\mathbf{Q}_i\right)

总成本关于 $\mathbf{Q}_i$ 的导数为

\frac{\partial J_c}{\partial \mathbf{Q}_i}=\sum_{i=1}^{N_c} \sum_{j=1}^{N_p} \mathbf{v}_{i j}\left\{\begin{array}{lr}0 & \left(c_{i j} \leq 0\right) \\-3 c_{i j}^2 & \left(0<c_{i j} \leq s_f\right) \\-6 s_f c_{i j}+3 s_f^2 & \left(c_{i j}>s_f\right)\end{array}\right.

1.3 可行性惩罚

限制轨迹的高阶导数 $\left|\Phi_r^{(k)}(t)\right|<\Phi_{r, \max }^{(k)}$ ，其中 $r \in\{x, y, z\}$ 表示每个维度

罚函数的表达式为

J_d=\sum_{i=1}^{N_c} w_v F\left(\mathbf{V}_i\right)+\sum_{i=1}^{N_c-1} w_a F\left(\mathbf{A}_i\right)+\sum_{i=1}^{N_c-2} w_j F\left(\mathbf{J}_i\right)

其中各项函数

F(\mathbf{C})=\sum_{r=x, y, z} f\left(c_r\right)

f\left(c_r\right)=\left\{\begin{array}{lr}a_1 c_r^2+b_1 c_r+c_1 & \left(c_r \leq-c_j\right) \\\left(-\lambda c_m-c_r\right)^3 & \left(-c_j<c_r<-\lambda c_m\right) \\0 & \left(-\lambda c_m \leq c_r \leq \lambda c_m\right) \\\left(c_r-\lambda c_m\right)^3 & \left(\lambda c_m<c_r<c_j\right) \\a_2 c_r^2+b_2 c_r+c_2 & \left(c_r \geq c_j\right)\end{array}\right.

其中 $c_r \in \mathbf{C} \in\left\{\mathbf{V}_i, \mathbf{A}_i, \mathbf{J}_i\right\}$

2 数值求解

上述定义的问题有如下特点：

目标函数根据新发现的障碍物自适应变化
目标函数近似二次函数

采用梯度信息近似逆Hessian矩阵的拟牛顿法求解

L-BFGS算法平衡了重启损失（loss of restart）和逆Hessian矩阵的估计精度，该算法求解无约束优化问题

\min _{\mathbf{x} \in \mathbb{R}^n} f(\mathbf{x})

每步更新为

\mathbf{x}_{k+1}=\mathbf{x}_k-\alpha_k \mathbf{H}_k \nabla \mathbf{f}_k

\mathbf{H}_{k+1}=\mathbf{V}_k^T \mathbf{H}_k \mathbf{V}_k+\rho_k \mathbf{s}_k \mathbf{s}_k^T

其中 $\rho_k=\left(\mathbf{y}_k^T \mathbf{s}_k\right)^{-1}, \mathbf{V}_k=\mathbf{I}-\rho_k \mathbf{y}_k \mathbf{s}_k^T, \mathbf{s}_k=\mathbf{x}_{k+1}-\mathbf{x}_k, \mathbf{y}_k=\nabla \mathbf{f}_{k+1}-\nabla \mathbf{f}_k$

此处不精确计算 $\mathbf{H}_k$ ，更新过程满足双循环更新方法，具有线性的时间和空间复杂度。Barzilai-Borwein步的权重作为初始逆Hessian矩阵 $\mathbf{H}_k^0$

Barzilai-Borwein (BB) method也是梯度下降方法的一种，他主要是通过近似牛顿方法来实现更快的收敛速度，同时避免计算二阶导数带来的计算复杂度。

\mathbf{H}_k^0=\frac{\mathbf{s}_{k-1}^T \mathbf{y}_{k-1}}{\mathbf{y}_{k-1}^T \mathbf{y}_{k-1}} \mathbf{I} \text { or } \frac{\mathbf{s}_{k-1}^T \mathbf{s}_{k-1}}{\mathbf{s}_{k-1}^T \mathbf{y}_{k-1}} \mathbf{I}

时间重分配和轨迹改进

本节主要解决轨迹不可行的问题

首先计算超出极限值的比例

r_e=\max \left\{\left|\mathbf{V}_{i, r} / v_m\right|, \sqrt{\left|\mathbf{A}_{j, r} / a_m\right|}, \sqrt[3]{\left|\mathbf{J}_{k, r} / j_m\right|}, 1\right\}

之后重新计算新均匀B样条轨迹 $\Phi_f$ 的节点区间

\Delta t^{\prime}=r_e \Delta t

新轨迹 $\Phi_f$ 要保持和原轨迹 $\Phi_s$ 相同的形状和控制点数量，由光滑性、可行性和曲线拟合组成的罚函数为

\min _{\mathbf{Q}} J^{\prime}=\lambda_s J_s+\lambda_d J_d+\lambda_f J_f

由于拟合后的曲线已经无碰撞，故设计：

低惩罚权重的轴向位移以放松平滑性调节限制
高惩罚权重的径向位移以避免碰撞

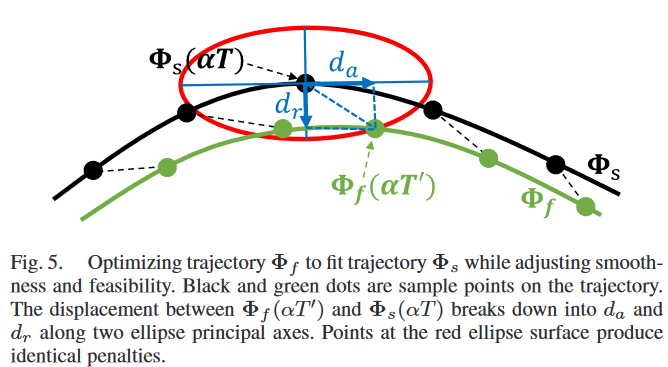

为了实现这一点，本文采用下图所示的椭球度量

则轴向位移 $d_a$ 和径向位移 $d_r$ 为

\begin{aligned}& d_a=\left(\boldsymbol{\Phi}_f-\boldsymbol{\Phi}_s\right) \cdot \frac{\dot{\mathbf{\Phi}}_s}{\left\|\dot{\boldsymbol{\Phi}}_s\right\|}, \\& d_r=\left\|\left(\boldsymbol{\Phi}_f-\boldsymbol{\Phi}_s\right) \times \frac{\dot{\boldsymbol{\Phi}}_s}{\left\|\dot{\boldsymbol{\Phi}}_s\right\|}\right\|\end{aligned}

则拟合惩罚为

J_f=\int_0^1\left[\frac{d_a\left(\alpha T^{\prime}\right)^2}{a^2}+\frac{d_r\left(\alpha T^{\prime}\right)^2}{b^2}\right] \mathrm{d} \alpha

后面没细看了，整个框架流程如下图算法2
